球墨鑄鐵管外表面防腐需根據(jù)其埋設(shè)土壤環(huán)境進(jìn)行選擇。一般性土壤選擇標(biāo)準(zhǔn)防腐層即可，對(duì)于腐蝕性土壤環(huán)境，需要在標(biāo)準(zhǔn)防腐基礎(chǔ)上增加聚乙烯套或直接采用聚氨酯防腐層。
1. 標(biāo)準(zhǔn)防腐層：鋅＋瀝青漆
     球墨鑄鐵的耐腐蝕性強(qiáng)于碳鋼，對(duì)于一般性土壤埋設(shè)環(huán)境，球墨鑄鐵管外表面采用標(biāo)準(zhǔn)防腐層作為外防腐形式。標(biāo)準(zhǔn)防腐層為 130 g/m2 鋅 +70μm 瀝青漆，鋅層采用金屬鋅噴涂，鋅絲含鋅質(zhì)量分?jǐn)?shù)不小于 99.99％. 瀝青類涂層包括石油瀝青和煤瀝青，施工時(shí)將熔融的瀝青與加強(qiáng)物（如玻璃布）交替纏敷，形成多層厚涂層。
2. 標(biāo)準(zhǔn)防腐層＋聚乙烯套

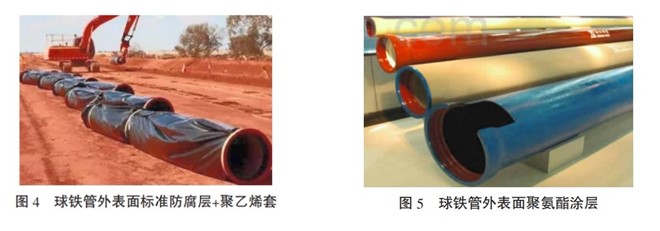

     在土壤有較強(qiáng)腐蝕性的情況下，球墨制鐵管外表面采用加強(qiáng)級(jí)防腐層。在施工現(xiàn)場(chǎng)，在管道標(biāo)準(zhǔn)防腐涂層外面套上一層 0.2 mm 厚的聚乙烯保護(hù)套，見圖 4，使管道和腐蝕性土壤隔絕開來，抑制電化學(xué)電池的產(chǎn)生，同時(shí)將高腐蝕性非勻質(zhì)的土壤環(huán)境改變?yōu)槿醺g性的勻質(zhì)腐蝕環(huán)境。
3. 聚氨酯涂層
     由于聚氨酯具有良好的耐腐蝕性、較高的機(jī)械強(qiáng)度和附著力。除了作為球鐵管內(nèi)表面防腐涂層外，也可作為外防腐涂層（見圖 5）.

     涂覆聚氨酯前，對(duì)鑄管外表面進(jìn)行拋丸處理，拋丸后使用潔凈干燥的壓縮空氣對(duì)于鑄管外表面吹掃，保證鑄管表面干燥、無油污、粉塵等雜物。將加熱至 60 ℃~70 ℃的球鐵管吊運(yùn)至外噴工位，由該工位的 2 個(gè)可旋轉(zhuǎn)頂尖夾緊鑄管兩端作為旋轉(zhuǎn)機(jī)構(gòu)，開啟頂尖轉(zhuǎn)動(dòng)電機(jī)，使鑄管以一定速度勻速旋轉(zhuǎn)，在鑄管旋轉(zhuǎn)同時(shí)，開啟聚氨酯涂料霧化噴槍沿管子軸線做勻速直線運(yùn)動(dòng)對(duì)管身表面進(jìn)行噴涂。噴涂結(jié)束，使鑄管保持旋轉(zhuǎn) 6 min ~10 min，表面涂料滴流，直到涂層涂料完全凝固。
     防腐技術(shù)對(duì)球墨鑄鐵管至關(guān)重要，隨著特殊防腐涂層的開發(fā)與研究，球墨鑄鐵管的應(yīng)用領(lǐng)域?qū)⒃絹碓綇V闊。
